kbk起重机的设计需要注意哪些事项

发布日期:2021-08-24 作者:格普机械 点击:

1、轴材料的选择:轴类材料主要采用碳钢和合金钢,采用多轴坯圆轧锻造或直接采用圆钢。铝合金轨道厂家除了轴材料的选择满足的要求外,而且还考虑技术和经济材料。常用的优质碳素钢轴的材料,如35, 45, 50钢,其中以45为常用的钢。考虑到比较高的设计要求,所以考虑合金钢40Cr的选择。


2、轴的结构工艺性:直径相近处的不同轴端上的键槽采用同一规格的键,槽截面尺寸,并布置在轴的同一母线长。为了便于轴上零件的装配,在轴端加工出45"斜角。为了减少刀具类型和提高劳动生产率,在同样大小的类似倒角轴直径应尽可能使用同样规格。确定起升机构的传动方案:升降机构:取物装置、钢丝绳缠绕系统和驱动装置,用来向下运动物体的运动的实现,采用开式传动。


3、开式齿轮设计与选择:选择直齿圆柱齿轮传动,根据悬臂起重机的工作环境,选择8级精度(GB10095 - 88)。大齿轮选择铸钢ZG310 - 570,淬火和回火处理,小齿轮用40Cr,调质处理。钢丝绳的选择与使用:因为在吊装过程中,钢丝绳的安全是非常重要的,所以要保证钢丝绳的使用寿命,应采取的措施:尽量减少钢丝绳的弯曲次数;增强安全系数,及降低钢丝绳的应力;选用较大的滑轮与卷筒直径。

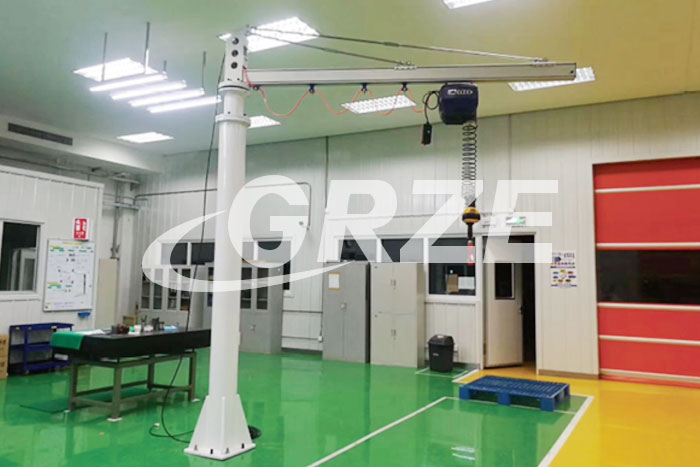

铝合金轨道厂家


4、绳端固定装置计算:根据钢丝绳的直径为11mm,选择压板固定装置,改变压力板的绳槽为梯形,槽的双头螺栓直径M16。动滑轮设计:滑轮是用来支撑绳和改变方向的运动部件。对于大型齿轮焊接生产是常用的方法,这种方法可以避免生产造成的巨大的浪费,但考虑到齿轮的直径可以做得更小,可采用铸造法制造。


5、轴上零件的定位:轴肩定位是最方便可靠的方法,但轴肩的使用必然会增加轴的直径。轴端挡板可用螺钉来固定,以防止由旋转螺钉松动引起的挡板松动,可采用双螺杆和锁紧垫片的放松固定方法。周向定位的目的是限制零件在轴上的相对转动。常用的周向定位部件有键心机械帮求职招聘花键、销、锁紧螺钉等。根据需要的力矩和轴径的初步估计,确定轴段的直径。初始直径作为轴端轴承最小直径的弯矩,根据装配要求和装配方案的定位,从最小直径确定轴的直径。
