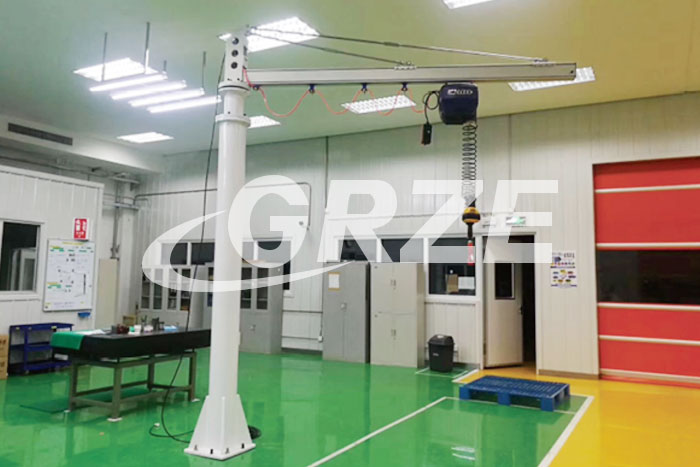

悬臂吊（又称悬臂起重机或旋臂起重机）是一种常见的轻型起重设备，广泛应用于工厂、仓库、车间等场所，用于吊装和搬运中小型重物。它具有结构紧凑、操作灵活、安装方便等特点。

一、悬臂吊的基本结构

悬臂吊主要由以下几个部分组成：

1. 立柱（或支撑柱）

是整个悬臂吊的支撑部分，通常固定在地面上或安装在墙壁上。

承受悬臂及吊载的全部重量，需要有足够的强度和稳定性。

分为固定式立柱和旋转式立柱（可360°旋转）。

2. 悬臂（或旋臂）

是从立柱延伸出来的水平或倾斜臂，用于支撑起重装置并实现物料的水平移动。

可以围绕立柱进行旋转（通常是±180°或360°），从而覆盖一定的工作区域。

悬臂长度根据实际需求设计，一般有1.5米到10米不等。

3. 起重装置

包括起升机构和运行机构，用于垂直提升和水平移动重物。

常见的起升机构是电动葫芦（手动或电动），负责吊钩的升降。

有些悬臂吊还配有小车，可以在悬臂轨道上水平移动，增加作业范围。

4. 回转装置（如适用）

使悬臂能够绕立柱水平旋转，提高作业灵活性。

回转方式可以是手动旋转或电动驱动，旋转角度常见为180°、270°或360°。

5. 行走机构（可选）

对于移动式悬臂吊，还可能配有轮子或轨道行走系统，实现整机的位置调整。

固定式悬臂吊则直接固定安装，不设行走功能。

6. 电气控制系统（电动型）

控制起升、旋转、行走等动作，包括控制按钮、电缆、电机、电控箱等。

现代悬臂吊常配备遥控器，操作更加便捷安稳。

二、悬臂吊的工作原理

悬臂吊的工作原理可以概括为：通过起重装置将重物吊起，并利用悬臂的伸缩、旋转或移动，将重物搬运到目标位置。

具体来说：

起升过程：

由电动葫芦（或手动葫芦）驱动，通过钢丝绳或链条带动吊钩上下运动，实现重物的垂直升降。

旋转/摆动过程：

悬臂可绕立柱水平旋转（由回转机构驱动），扩大工作覆盖范围。

有的悬臂还可以前后俯仰（调节角度），适应不同高度的吊装需求。

水平移动过程（可选）：

如果悬臂上配有运行小车，小车可在悬臂轨道上移动，实现吊钩在悬臂长度方向上的水平位移。

整机若为移动式，还可以通过底部轮子在轨道或地面上移动。

控制操作：

通过控制箱、按钮站或遥控器来控制各个动作，操作人员可以根据需要灵活调整吊载的位置和高度。

三、悬臂吊的分类（按结构或使用方式）

按安装方式分：

壁挂式悬臂吊：安装在墙壁或立柱上，节省地面空间。

立柱式悬臂吊：底部有独立立柱，可固定于地面。

移动式悬臂吊：带有行走轮，可灵活移动。

固定式悬臂吊：安装后位置固定，适合长期使用。

按旋转能力分：

不可旋转悬臂吊：悬臂固定，不能旋转。

可旋转悬臂吊：悬臂可水平旋转，通常为180°、270°或360°。

按驱动方式分：

手动悬臂吊：依靠人力操作，适用于轻载。

电动悬臂吊：采用电动葫芦和电机驱动，适合中、小型重物，效率高。

四、悬臂吊的特点与优势

结构紧凑，占地小：特别适合空间有限的场所。

作业灵活，覆盖范围广：通过旋转和移动，可有效覆盖多个工位。

安装方便，维护简单：不需要复杂的地基和安装流程。

起重量适中：一般适用于1吨~10吨以内的中小型吊装作业。

操作简便：特别是电动和遥控型，操作更加轻松。

五、应用领域

工厂生产线的物料搬运

仓库货物存取

机械加工、装配车间

维修平台或设备维护

实验室或轻工业环境
